油圧-作動油-固体微粒子に関する汚染度のコード表示

Hydraulic fluid power – Fluids -Method for coding the level of contamination by solid particles

流体システムにおける汚染物質（コンタミ）は、そのサイズ・形状・個数が多様です。また油圧・潤滑システムや燃料システムに影響を及ぼす汚染物質は通常4μm〜と言われ、肉眼で確認する事は不可能です。この目視できない汚染物質の「サイズ」と「個数」を自動粒子計数法でカウントし、ISO4406で汚染度等級を報告します。

コードの表示方法（ISO4406)

試料 1ml（LCM20では100ml） 当たりの粒子数をカウント（数値は累積）することにより、流体中の汚染物質分布状況を表す汚染度コードの国際規格です。数字を扱いやすくするため、試料中の粒子数を ≧4、≧6、≧14μm という各粒径範囲に区分し、1mL中の粒子数から割り当てられるスケール番号（0〜28）を斜線(／)によって区切り、3レンジで表示します。

※ISO4406：1992は過去の顕微鏡法を用いた規格ですが、自動粒子計数器を使用する場合にも用いられるケースがあります。サンプル中の粒子数を≧5・≧15μmという2つの粒径範囲に区分し、100ml中の粒子数から割り立てられるスケール番号を斜線(／)によって区切り、2レンジで表示します。

ISOコード表

LCM20での測定結果例

ISO等級についてより詳しくはオイル・フルイドページへ

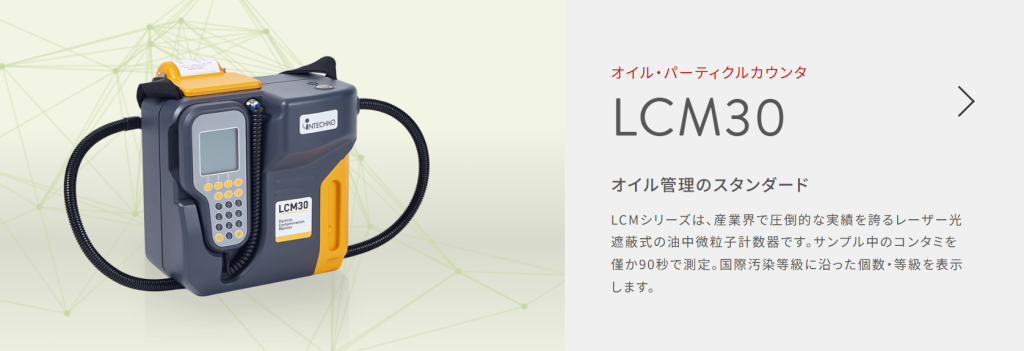

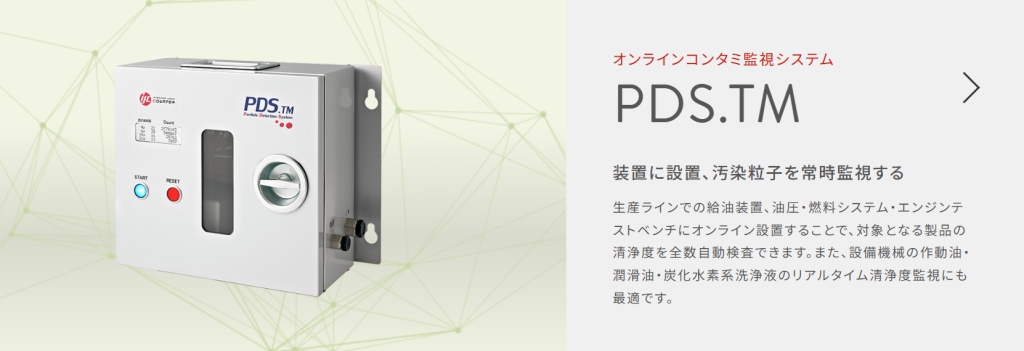

関連機材：　LCM20　　PDS.TM
