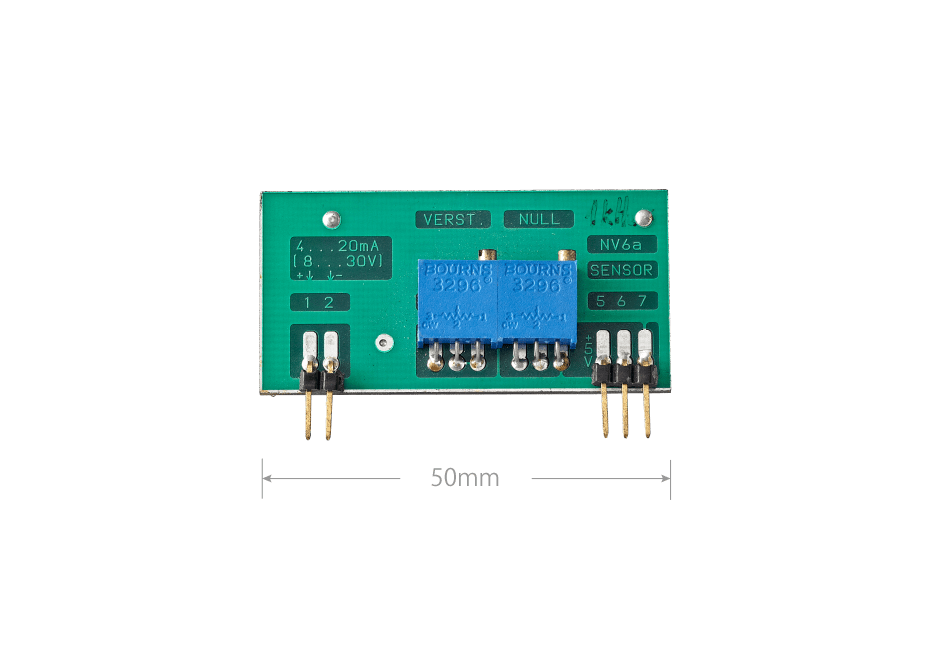

シグナルコンディショナ NVaシリーズ

センサボックス・アクセサリシグナルコンディショナNVaシリーズ

アナログ出力処理用
小型シグナルコンディショナです

  • 適用センサ：B,BDK,NB,N,NG
  • 出力信号：±4V,4－20mA,0－5V

NV4a、NV6aは、出力の異なる各センサの増幅、フィルタ、標準化を行うために使用されます。
また、オシロスコープ、PCカードなどユーザーが使用する測定機器へ安全で問題のない±4V，4－20mA信号を送ることができます。
NV8aは電源ユニットからのどのような変化があっても零点のオフセットやセンサの作動範囲に於いてリニアな安定した0－5V DCの出力ができるよう動作します。
高電圧出力が要求されるセンサやセンサ出力に特注フィルタをかけるような場合には是非ご利用ください。また、8 ～ 30VDCの非安定化電源を使用する場合にも強くお勧めします。
センサとケーブル接続し校正した状態で納品されます。

技術特性

適用センサ
B,BDK,NB,N,NG
出力信号
±4V,4－20mA,0－5V
特長
  • ノイズ・ドリフト量が低い
  • 安定した電源電圧をセンサへ供給
  • ゼロ･スパンの調整は高精度ポテンショメータで行います
  • 極性接続ミスでも保護されています
  • 安定化電源は不要です
  • 各電子部品は完全シールされています
  • サージ出力の防止
  • プログラマブルローパス･フィルタ(オプション)
  • ハイパス･フィルタ(オプション)

仕様表

製品番号 NV4a NV6a NV8a
電源電圧 +9 ～ +30V DC +10 ～ +30V DC +9 ～ +30V DC
消費電流(センサなし) 約5mA 約2mA 約5mA
使用温度範囲 0 ～ 70℃ －40 ～ +85℃
センサ電源電圧 +5.0V DC
センサ電源温度ドリフト 20ppm / ℃
最大出力電圧レンジ ±3.5V － +0.05 ～ +4.95V
最小，最大電流ループ － 2.5 ～ 3.5mA、22 ～ 26mA －
センサレンジに対応する測定レンジ ±3.5V 4－20mA 2.5±2V
シグナル零点 － 12mA －
零オフセット出力 2.4 ～ 2.6V 2.3 ～ 2.7V 2.4 ～ 2.6V
出力インピーダンス 約100Ω 約500Ω 約100Ω
供給電源ノイズ 30µVs.s.
オーディオ周波数ノイズ 約80dB >65dB >80dB
周波数レンジ(加速度センサのみ選択可） 0 ～ 10Hz､0 ～ 200Hz､
0 ～ 2kHz		 0 ～ 10Hz､0 ～ 200Hz
0 ～ 1kHz		 0 ～ 10Hz､0 ～ 200Hz
0 ～ 2kHz
電気接続 ピンコネクタ2.54mm､長さ5.7mm､直径0.63mmφ､金メッキ

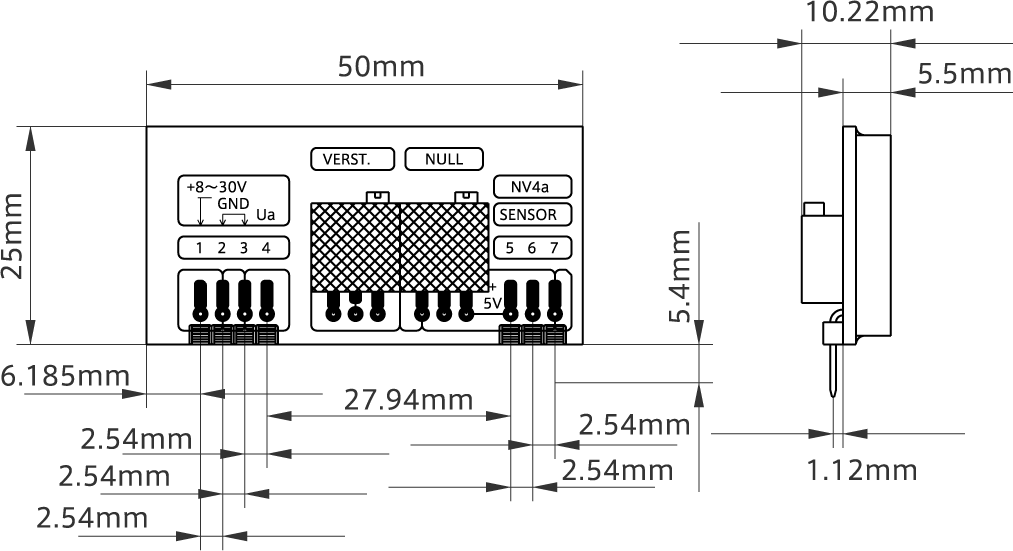

外形図

外形図
外形寸法図ダウンロード(PDF)

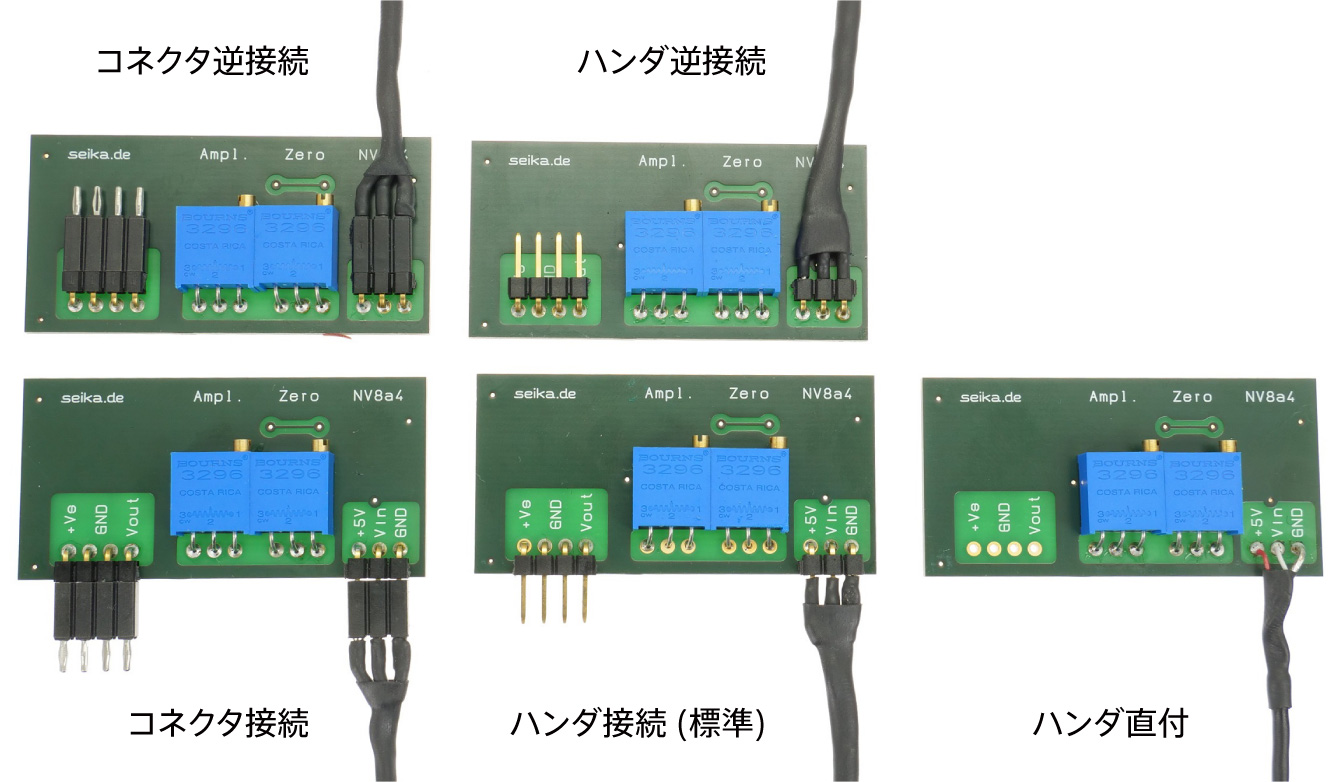

接続図

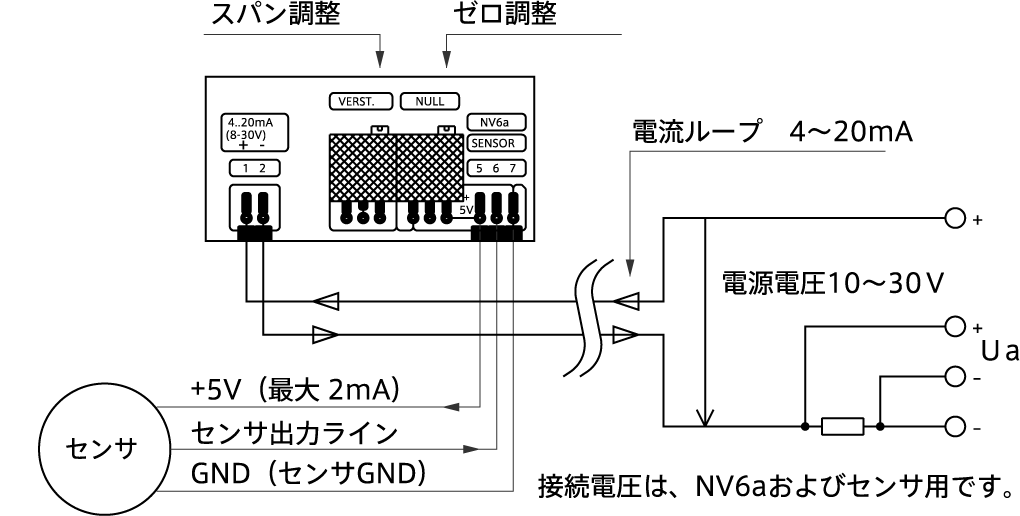

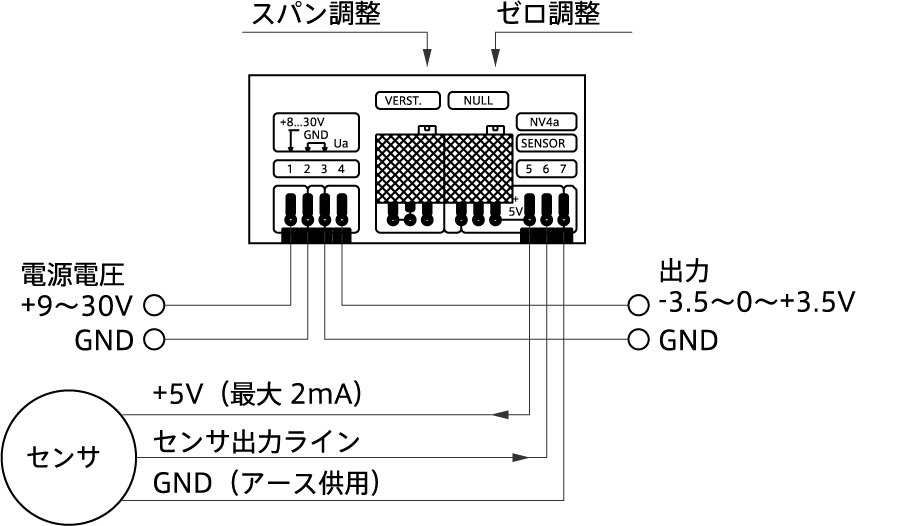

NV4a

接続図

NV6a

接続図

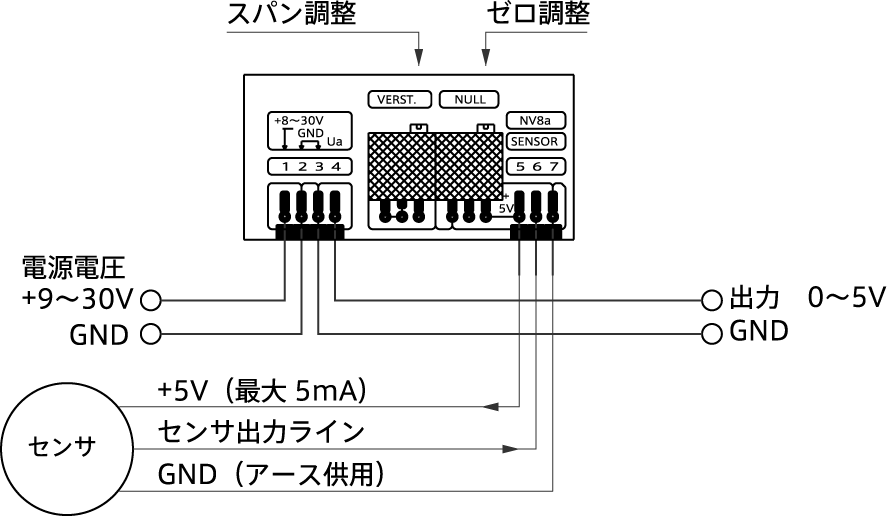

NV8a

外形図
接続図ダウンロード(PDF)

カタログ

SEIKAセンサ
ダウンロード（PDF）
SEIKA製品一覧測定範囲や分解能など、用途にあわせて比較することができます
SEIKA（ザイカ）について

よくある質問他の質問を見る

Q1SEIKAセンサの寿命はどの位ですか？
ASEIKAセンサの設計構造（可動部品ゼロ）からは理論的にはほぼ半永久ですが、多少感度が落ちる程度の影響があるとお考え下さい。
ただし、高温や衝撃が多い状態で長期使用の場合にはこの限りではありません。製品の保証期間は2年です。
Q2SEIKAセンサの延長ケーブルは利用できますか？ また最長ケーブルの長さは？
Aオプションでご使用長さをご指定下さい。最長100ｍまでご利用いただけます。
Q3SEIKAセンサの応答速度が変えられますか？
A液封入型はできません。スプリングマスのB、NBは可能です。ただし、ノイズは高くなります。
B1：6.2msec B2：2.8msec B3：1.8msec NB3：20m/sec
