先進技術のニーズに対応するSEIKAシリーズ加速度センサseika.de

軽量且つ許容過不可10,000Gを実現

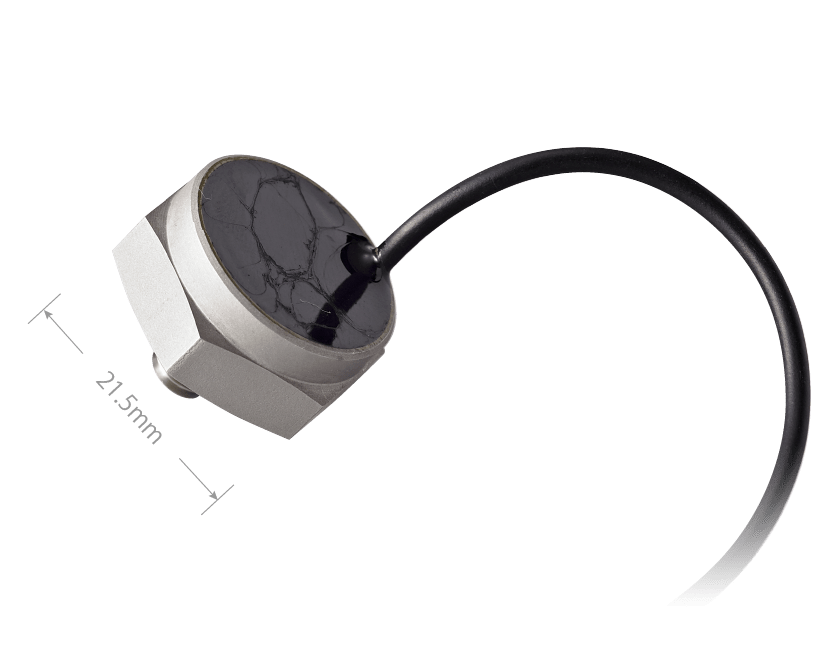

小型設計　省スペースでの設置可能

小型、高精度な加速度センサ。
各種車両・機械装置・建造物・プロセス制御・安全装置・地震測定・傾斜角測定・動力測定・速度測定・機械の振動など
あらゆる分野における加速度監視に最適な計測器です。
出荷時に際しては、スタティック加速度センサBシリーズは地球重力で、
ダイナミック加速度センサBDKは加振機により振動を加え、オシロスコープで出力を測定します。

小型加速度センサ Bシリーズ

小型加速度センサBシリーズ

スタティック加速度センサ

許容過負荷10,000Gを実現！小型・軽量で0Hz ～ 数百Hzまでの周波数範囲で検出できる電子回路内蔵の静的加速度センサです。
小型加速度センサ BAシリーズ

小型加速度センサBAシリーズ

スタティック加速度センサ
シグナルコンディショナ内蔵

0Hz ～ 数百Hzの周波数領域における加速度の測定に適したスタティック（静的）加速度センサです。
小型加速度センサ BDKシリーズ

小型加速度センサBDKシリーズ

ダイナミック加速度センサ

許容過負荷10,000Gを実現！小型・軽量で1Hzから1.5kHzまでの高レベルに周波数出力する電子回路内蔵のダイナミック動的加速度センサです。
SEIKA製品一覧測定範囲や分解能など、用途にあわせて比較することができます
SEIKA（ザイカ）について

加速度センサ 一覧

特性 Bシリーズ BAシリーズ
B1 B2 B3 BA1 BA2 BA3
方式 膜スプリングマス容量式 膜スプリングマス容量式 膜スプリングマス容量式 膜スプリングマス容量式 膜スプリングマス容量式 膜スプリングマス容量式
測定範囲 ±3G (±30m/s2) ±10G (±100m/s2) ±50G (±500m/s2) ±3G (±30m/s2) ±10G (±100m/s2) ±50G (±500m/s2)
分解能 ＜0.001G ＜0.005G ＜0.02G ＜0.001G ＜0.005G ＜0.02G
周波数範囲 0Hz～160Hz 0Hz～350Hz 0Hz～550Hz 0Hz～160Hz 0Hz～350Hz 0Hz～550Hz
非直線性 ＜0.5% ＜0.5% ＜0.5% ＜0.5% ＜0.5% ＜0.5%
出力信号 電圧 電圧 電圧 0－5V 0－5V 0－5V
シグナルコンディショナ × × × 〇 〇 〇
出力インピーダンス 10kΩ 10kΩ 10kΩ 100Ω 100Ω 100Ω
感度 140mV/G 300mV/G 7.5mV/G 667mV/G 200mV/G 40mV/G
感度ドリフト ＜＋0.06%/℃ ＜＋0.06%/℃ ＜＋0.06%/℃ ＜0.06%/℃ ＜0.06%/℃ ＜0.06%/℃
感度温度補償 NVaで標準 NVaで標準 NVaで標準 〇 〇 〇
出力オフセット 0.5Ub±4% 0.5Ub±4% 0.5Ub±4% 2.5V 2.5V 2.5V
出力オフセットドリフト ＜0.1mV/℃ ＜0.1mV/℃ ＜0.1mV/℃ ＜0.5mV/℃ ＜0.5mV/℃ ＜0.5mV/℃
出力オフセット温度補償 NVaでオプション NVaでオプション NVaでオプション × × ×
応答時間 0.3sec 0.3sec 0.3sec 0.3sec 0.3sec 0.3sec
横軸感度 ＜1% ＜1% ＜1% 無視できる 無視できる 無視できる
電源電圧 (Ub) 5V (3V～6V) 5V (3V～6V) 5V (3V～6V) 9V～30V 9V～30V 9V～30V
消費電流 1mA 1mA 1mA 2mA 2mA 2mA
動作温度 －40℃～85℃ －40℃～85℃ －40℃～85℃ －40℃～85℃ －40℃～85℃ －40℃～85℃
保存温度 －45℃～90℃ －45℃～90℃ －45℃～90℃ －45℃～90℃ －45℃～90℃ －45℃～90℃
耐震性       5G, 5Hz～500Hz 5G, 5Hz～500Hz 5G, 5Hz～500Hz
耐衝撃性 10,000G 10,000G 10,000G 10,000G 10,000G 10,000G
保護等級 IP65 IP65 IP65 IP65 IP65 IP65
本体サイズ Φ24ｍｍ Φ24ｍｍ Φ24ｍｍ Φ24ｍｍ Φ24ｍｍ Φ24ｍｍ
重量 23g 23g 23g 23g 23g 23g
固定方法 裏面M4ネジ 裏面M4ネジ 裏面M4ネジ 裏面M4ネジ 裏面M4ネジ 裏面M4ネジ
ハウジング ステンレス密閉 ステンレス密閉 ステンレス密閉 ステンレス密閉 ステンレス密閉 ステンレス密閉
特性 BDKシリーズ
BDK3 BDK10 BDK100
方式 膜スプリングマス容量式 膜スプリングマス容量式 膜スプリングマス容量式
測定範囲 ±3G (±30m/s2) ±10G (±100m/s2) ±100G (±1000m/s2)
分解能 ＜0.001G ＜0.005G ＜0.05G
周波数範囲 1Hz～300Hz 1Hz～800Hz 1Hz～1500Hz
非直線性 ＜1% ＜1% ＜1%
出力信号 電圧 電圧 電圧
シグナルコンディショナ × × ×
出力インピーダンス 100Ω 100Ω 100Ω
感度 150mV/G 60mV/G 15mV/G
感度ドリフト ＜＋0.06%/℃ ＜＋0.06%/℃ ＜＋0.06%/℃
感度温度補償 〇 〇 〇
出力オフセット 0.5Ub±4% 0.5Ub±4% 0.5Ub±4%
出力オフセットドリフト ＜0.1mV/℃ ＜0.1mV/℃ ＜0.1mV/℃
出力オフセット温度補償 × × ×
応答時間
横軸感度 ＜1% ＜1% ＜1%
電源電圧 (Ub) 5V (2V～16V) 5V (2V～16V) 5V (2V～16V)
消費電流 2mA 2mA 2mA
動作温度 －40℃～85℃ －40℃～85℃ －40℃～85℃
保存温度 －45℃～90℃ －45℃～90℃ －45℃～90℃
耐震性
耐衝撃性 10,000G 10,000G 10,000G
保護等級 IP65 IP65 IP65
本体サイズ Φ20ｍｍ Φ20ｍｍ Φ20ｍｍ
重量 17g 17g 17g
固定方法 裏面M6ネジ 裏面M6ネジ 裏面M6ネジ
ハウジング ステンレス密閉 ステンレス密閉 ステンレス密閉

カタログ

SEIKAセンサ
ダウンロード（PDF）

よくある質問他の質問を見る

Q1SEIKAセンサの寿命はどの位ですか？
ASEIKAセンサの設計構造（可動部品ゼロ）からは理論的にはほぼ半永久ですが、多少感度が落ちる程度の影響があるとお考え下さい。
ただし、高温や衝撃が多い状態で長期使用の場合にはこの限りではありません。製品の保証期間は2年です。
Q2SEIKAセンサの延長ケーブルは利用できますか？ また最長ケーブルの長さは？
Aオプションでご使用長さをご指定下さい。最長100ｍまでご利用いただけます。
Q3SEIKAセンサの応答速度が変えられますか？
A液封入型はできません。スプリングマスのB、NBは可能です。ただし、ノイズは高くなります。
B1：6.2msec B2：2.8msec B3：1.8msec NB3：20m/sec
