センサボックス・アクセサリ防振用センサボックスSBL1/SBL1S
振動が激しく過酷な環境で使用されるフィルタ、
センサ供給電源内蔵の振動防止用センサボックス
- センサ数：1,2
- 適用センサ：NB,N,NG,B,BDK
- 出力信号：4－20mA,0－5V +セイフティリレー
※センサ購入後に追加注文での組み立ては出来ませんのでご注意下さい。
PRODUCTS製品情報
-
クリーン製造環境
-
オイル・フルイド
- オイル・パーティクルカウンタ
-
オイル・パーティクル
カウンタ燃料・パーティクルカウンタ
オンライン
コンタミ監視システム - 液中金属粒子モニター
-
液中金属粒子モニター
- オンライン相対水分センサ
-
オイル状態監視／相対水分計・油中水分センサ
-
環境と健康
- 液中マクロパーティクルカウンタ
- PC5000/PC3400
部品・車載デバイス
- 製品清浄度検査
- MicroQuick
- 異物・摩耗 受託分析
-
モーションコントロール
技術特性
- センサ数
- ×1,2
- 適用センサ
- NB,N,NG,B,BDK
- 出力信号
- 4－20mA,0－5V
+セイフティリレー
- 特長
-
- 許容過負荷が非常に高い
- アルミダイキャスト製ハウジング（IP65)の防塵・防水
- センサ・シグナルコンディショナはハウジングと完全絶縁されています
- 強電磁界でも使用可。EMC対策済み
- 内蔵基板は3ヶ所で固定し変形を防ぎます
- 振動防止用アジャスタ付
- ボックス自体で温度補償機能を持っています
- 安定化電源は不要です
- 出力信号はセンサ別に校正されます
- ローパスフィルタが装備されています
仕様表
| 製品番号 | SBL1 |
|---|---|
| 構成 | センサ×1,シグナルコンディショナ×1 |
| 測定レンジ・分解能 | 使用センサに基づく |
| ケース保護等級 | IP65 |
| センサ取付位置 | 自由 |
| 傾斜角センサ測定位置 | N,NBシリーズ：取り付けた3方向 NGシリーズ：ハウジングベースに平行 |
| ボックス電源電圧範囲 | 10 ～ 30V DC |
| 最小電流ループ | 2.5 ～ 3.5mA |
| 最大電流ループ | 22 ～ 26mA |
| 出力信号 | 4－20mA（零点12mA） |
| ポテンショメータからのパラメータ調整 | 信号零（12mA）､増幅 |
| 最大負荷インピーダンス | 500Ω（24V供給時） |
| 使用温度範囲 | -40 ～ +85℃ |
| 端子台 | 3×1.5mm2 |
| ケーブル直径 | 12 ～ 21.5mmφ |
| 接続アダプタ | 防水用アダプタPG21 |
| 製品番号 | SBL1S |
|---|---|
| 構成 | センサ×2,シグナルコンディショナ×2 |
| 測定レンジ・分解能 | 使用センサに基づく |
| ケース保護等級 | IP65 |
| センサ取付位置 | 自由 |
| 傾斜角センサ測定位置 | N,NBシリーズ：取り付けた3方向 NGシリーズ：ハウジングベースに平行 |
| 使用温度範囲 | -40 ～ +85℃ |
| 端子台 | 1.5mm2×15 |
| ケーブル直径 | 12 ～ 21.5mmφ |
| 接続アダプタ | 防水用アダプタPG21 |
| チャンネル1 | 4－20mAタイプ |
| 電源電圧範囲 | +10 ～ 30V DC |
| 最小電流ループ | 2.5 ～ 3.5mA |
| 最大電流ループ | 22 ～ 26mA |
| 電流出力 | 4－20mA（零点12mA） |
| 調整可能 | 零点（12mA） |
| 最大負荷抵抗 | 500Ω（24V供給時） |
| チャンネル2 | 0－5Vタイプ、リレー出力 |
| 電源電圧範囲 | +12または+24V DC |
| 消費電流 | 最大 5mA |
| 出力信号 | +0.5 ～ +4.5V |
| 零点電圧 | +2.5V |
| 最大出力レンジ | +0.05 ～ +4.95V |
| 出力インピーダンス | 100Ω |
| スイッチング部 | SIEMENS安全リレー（SA2A311×2）ただし、使用にあたってはリレー出力安全基準に従うこと。 |
| 接点 | 各リレーはオープンまたはクローズドが装備されます。 |
| 定格負荷 | 250 V,6A |
| 調整ポテンショメーター | 零点信号（2.5V）、アンプ トリガースレッショルド（UnderおよびOver） |
| ローパスフィルタ | アクティブ、4桁、最小リップル |
SBL1

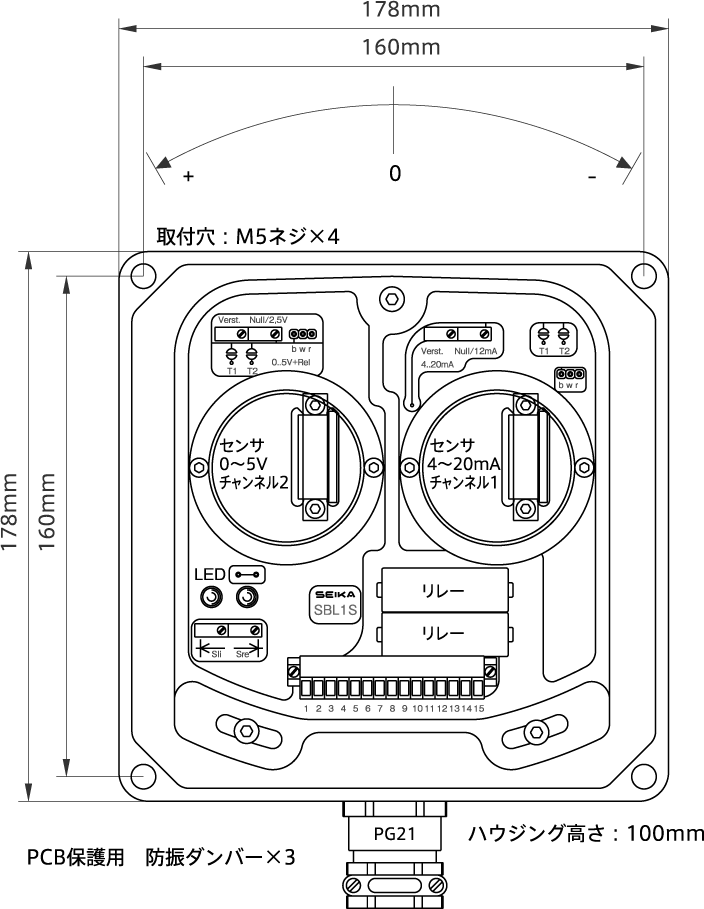

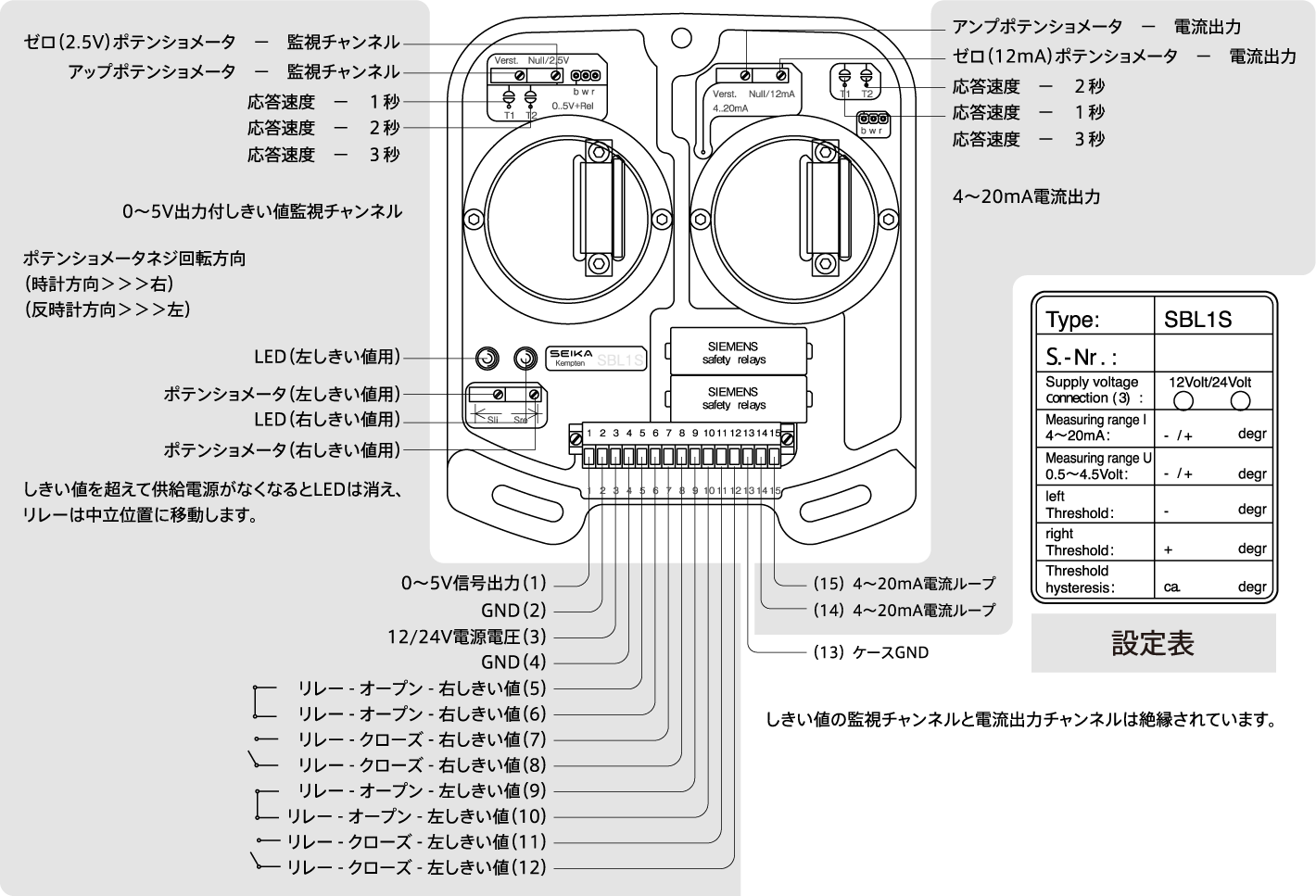

SBL1S
カタログ
- SEIKAセンサ
- ダウンロード（PDF）
よくある質問他の質問を見る
- Q1SEIKAセンサの寿命はどの位ですか？
- ASEIKAセンサの設計構造（可動部品ゼロ）からは理論的にはほぼ半永久ですが、多少感度が落ちる程度の影響があるとお考え下さい。
ただし、高温や衝撃が多い状態で長期使用の場合にはこの限りではありません。製品の保証期間は2年です。 - Q2SEIKAセンサの延長ケーブルは利用できますか？ また最長ケーブルの長さは？
- Aオプションでご使用長さをご指定下さい。最長100ｍまでご利用いただけます。
- Q3SEIKAセンサの応答速度が変えられますか？
- A液封入型はできません。スプリングマスのB、NBは可能です。ただし、ノイズは高くなります。
B1：6.2msec B2：2.8msec B3：1.8msec NB3：20m/sec
